Introduzione
Produttività di alto livello

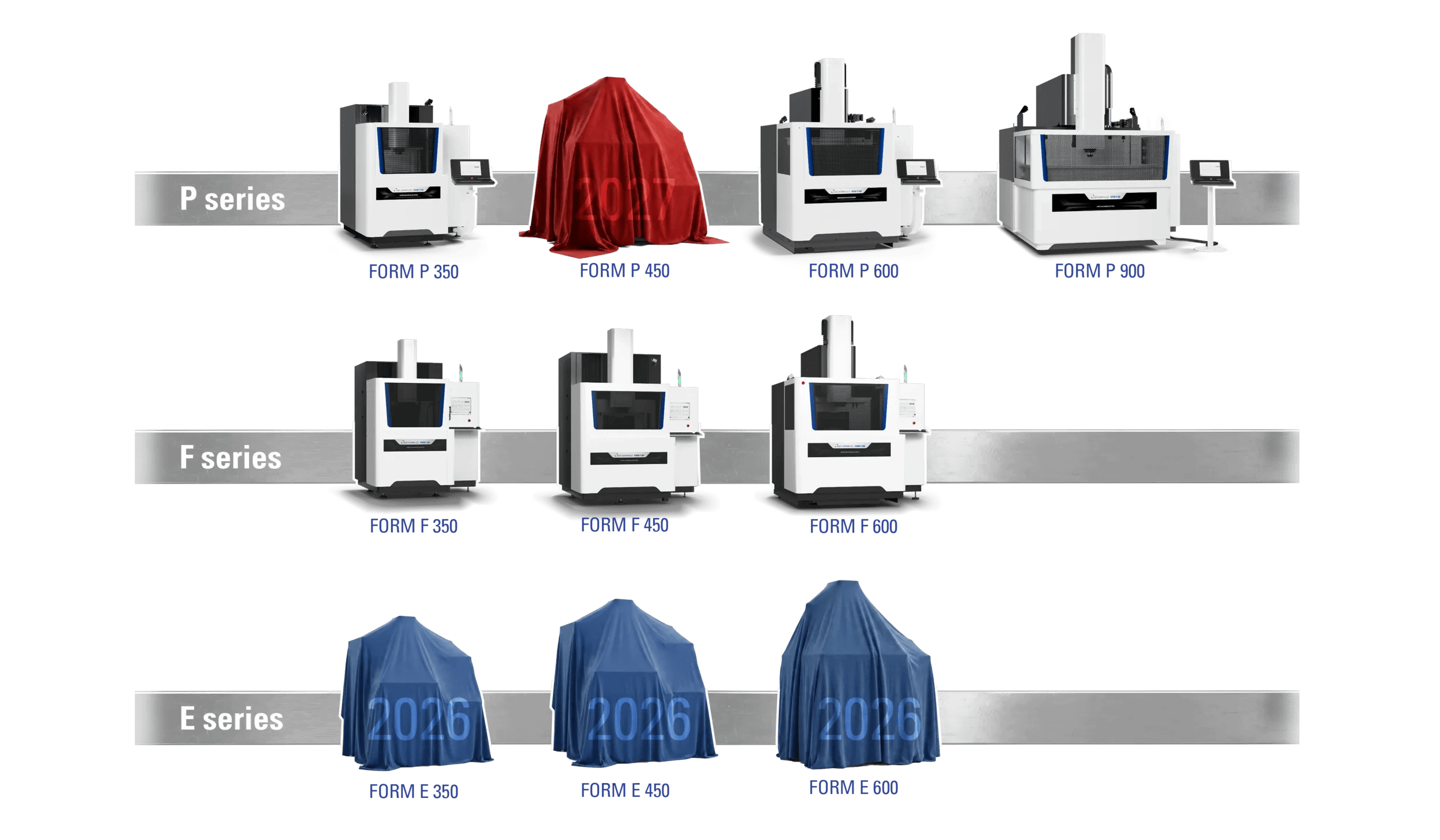

La serie FORM P di AGIE CHARMILLES rappresenta una soluzione EDM a elettroerosione a tuffo ad alte prestazioni, progettata per massimizzare la produttività garantendo al contempo la massima affidabilità nel processo di lavorazione. Grazie alla combinazione di tecnologia EDM avanzata, controllo intelligente del processo e una piattaforma macchina stabile, consente ai produttori di ottenere risultati rapidi, costanti e ripetibili in una vasta gamma di applicazioni. La serie FORM P è pensata per i produttori che intendono aumentare la produttività, ottimizzare il costo per pezzo e massimizzare l’utilizzo della macchina senza compromettere la qualità.
Punti salienti
Caratteristiche
iGap controlla in modo intelligente la distanza laterale tra gli elettrodi per erogare una maggiore potenza con un controllo più preciso, migliorando la velocità di erosione e riducendo al contempo l’usura degli elettrodi e gli effetti sui bordi della linea di divisione.
Questa funzione ottimizza la durata degli elettrodi e garantisce l'uniformità della lavorazione, riducendo in modo significativo l'usura degli elettrodi, abbassando i costi operativi e riducendo al minimo la necessità di sostituirli.
Database integrato che copre un’ampia gamma di geometrie delle cavità e di materiali, con parametri di erosione ottimizzati per garantire risultati affidabili e una lavorazione uniforme in diversi settori industriali.
Grafite per la sgrossatura rapida, rame per la finitura di precisione. Il sistema expert TECFORM genera automaticamente i parametri di erosione corretti per garantire una lavorazione stabile e risultati costanti nel modo più semplice possibile.
Con una capacità di inerzia fino a 5.000 kg·cm², la funzione opzionale Accura C-Axis garantisce la massima precisione rotazionale e stabilità per le applicazioni EDM più esigenti e le geometrie 3D più complesse.
Disponibile come optional da 16 a 160 posizioni*, il cambio utensili rotativo aumenta il tempo di lavorazione non presidiata e l’autonomia produttiva. Progettato per gestire elettrodi di grandi dimensioni, può essere dotato di funzioni quali la doppia pinza e la scansione automatica per ridurre ulteriormente i tempi non produttivi.
*capacità in funzione della configurazione del mandrino.
La funzione Econowatt riduce il consumo energetico durante i periodi di inattività, preparando al contempo automaticamente la macchina in vista della produzione, al fine di garantire condizioni di lavorazione stabili sin dall’inizio.
Il sistema di macro integrato offre funzionalità avanzate che consentono di ottimizzare le operazioni ripetitive tramite routine personalizzabili. I pulsanti definiti dall’utente presenti sul telecomando LCD consentono agli operatori della macchina di accedere direttamente alle relative funzioni.
Questa opzione supporta fino a due assi aggiuntivi in modalità di indicizzazione o interpolazione, ampliando le capacità di lavorazione per la produzione di geometrie complesse e di elevata precisione.
Sei uscite di spruzzatura aggiuntive e programmabili, disponibili come opzione, garantiscono un controllo preciso e programmabile del getto, assicurando una rimozione ottimale dei detriti, condizioni di lavorazione stabili e una qualità costante anche nelle applicazioni più impegnative.
Soluzioni di automazione
Le macchine per elettroerosione a tuffo e a filo AGIE CHARMILLES si integrano perfettamente con i sistemi di automazione System 3R. Garantiscono funzionamento autonomo e produttività massima.

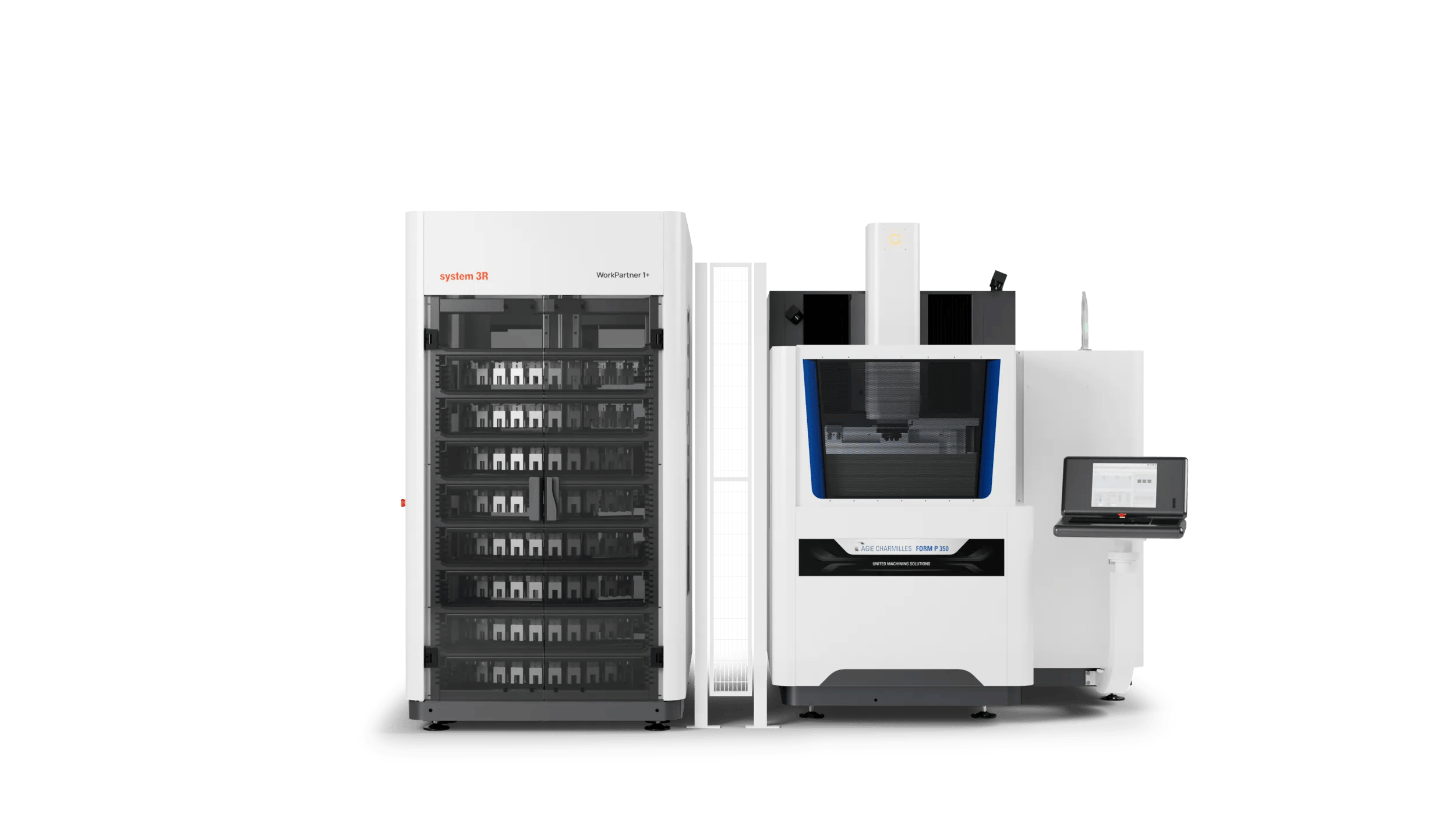

- I sistemi di movimentazione su pallet WorkPal 1 e WorkPartner 1+ automatizzano il cambio pallet e pezzi sulle macchine per elettroerosione a tuffo e a filo.
- I robot Transformer T3-100, T3-600 e il Transformer a 6 assi offrono automazione scalabile. Passano dall'automazione di base alle celle di elettroerosione completamente robotizzate.
- L'automazione ibrida di System 3R combina la movimentazione su pallet e quella dei pezzi. Così ottiene cambi di pezzo completamente automatici.
- Produzione "Lights-Out": i robot mobili autonomi (AMR) garantiscono una produzione di elettroerosione completamente automatizzata 24 h.
Specifiche
Specifiche principali
- Dimensioni della macchina *
- 1900 x 1690 x 2600 mm
- Peso totale (senza dielettrico)
- 2400 kg
- Corsa X, Y, Z
- 350 x 250 x 300 mm
- Distanza minima/massima tra il tavolo e il mandrino *
- 150 - 450 mm
- Finitura superficiale ottimale RA
- 0,08 μm
- Capacità
- 410 l
Pezzo ed elettrodo
- Dimensioni massime del pezzo *
- 700 x 460 x 275 mm
- Peso max. pezzo
- 500 kg
- Peso massimo dell'elettrodo
- 50 kg
- Livello del bagno (programmabile)
- 0 - 325 mm
- * Larghezza x profondità x altezza
FORM eCAM
FORM eCAM
Programma, utilizza ed esporta automaticamente i lavori di elettroerosione
