Introduzione
Minimi dettagli
La serie AGIE CHARMILLES FORM S è una soluzione di elettroerosione a tuffo ad alta precisione, sviluppata per i produttori di componenti sempre più complessi, miniaturizzati e con requisiti di qualità critici. Combinando tecnologie avanzate di elettroerosione con un’eccezionale stabilità di processo, consente la riproduzione accurata delle geometrie più raffinate, dei dettagli più nitidi e dei requisiti superficiali più esigenti. La FORM S consente ai costruttori di stampi e ai produttori di componenti di precisione di affrontare con sicurezza le sfide della miniaturizzazione, mantenendo al contempo produttività, uniformità e affidabilità di processo.
Punti salienti
Caratteristiche
Conservando i bordi affilati e garantendo una perfetta precisione geometrica, si elimina la lucidatura manuale e il rischio di variazioni dovute all’operatore nel passaggio dal rame all’acciaio.
Grazie all’impiego di tecnologie avanzate per i connettori e all’intelligenza algoritmica di TECFORM, la macchina ottimizza la produttività riducendo al minimo l’usura degli elettrodi, senza compromettere la precisione, sia che si tratti di elettrodi in rame o in grafite su pezzi in acciaio.
Stabilizza attivamente le condizioni della macchina per garantire un’eccezionale ripetibilità e una geometria precisa, indipendentemente dalle influenze ambientali.
Alimentata da un generatore dedicato alla microlavorazione, la macchina produce impulsi ultrafini e controllati con precisione, garantendo un’accuratezza eccezionale, una fedeltà della forma superiore e una qualità superficiale straordinaria anche sui pezzi più piccoli.
L'integrazione del modulo generatore incorporato consente di ottenere una finitura superficiale più fine sui materiali in carburo utilizzando elettrodi in rame, garantendo una superficie più liscia e omogenea.
Questo modulo opzionale consente un posizionamento affidabile dei pezzi rivestiti, garantendo maggiore flessibilità e precisione laddove la tradizionale sonda elettrica raggiunge i propri limiti.
Soluzioni di automazione
Le macchine per elettroerosione a tuffo e a filo AGIE CHARMILLES si integrano perfettamente con l'Automazione System 3R. Garantiscono un funzionamento autonomo e la massima produttività.

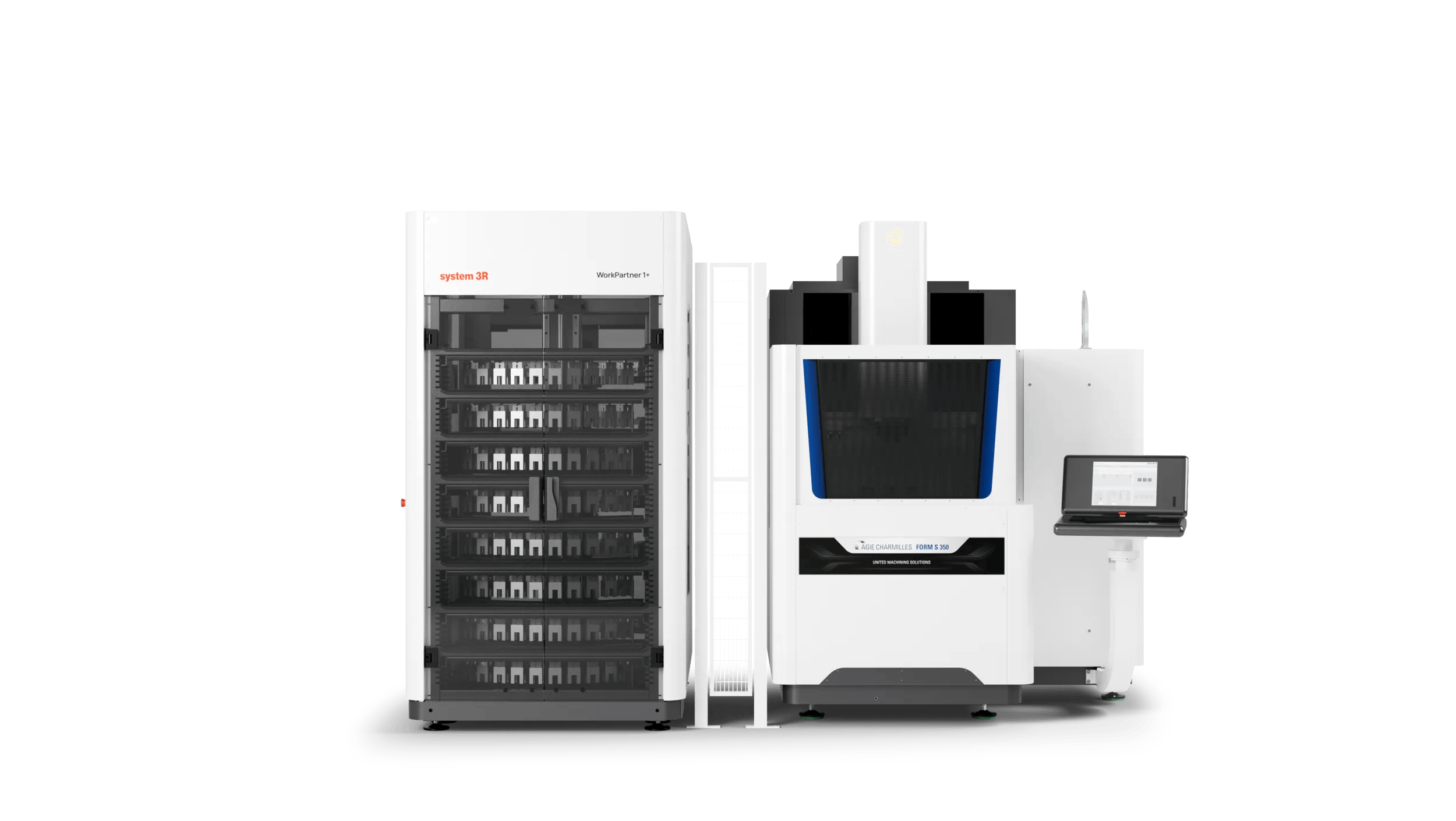

- I sistemi di movimentazione con pallet WorkPal 1 e WorkPartner 1+ automatizzano il cambio dei pallet e dei pezzi sulle macchine per elettroerosione a tuffo e a filo.
- I robot Transformer T3-100, T3-600 e il Transformer a 6 assi offrono automazione scalabile. Passano dall'automazione di base alle celle di elettroerosione completamente robotizzate.
- L'automazione ibrida di System 3R combina la movimentazione su pallet e quella dei pezzi. Così ottiene cambi di pezzo completamente automatici.
- Produzione "Lights-Out": i robot mobili autonomi (AMR) garantiscono una produzione di elettroerosione completamente automatizzata 24 h.
Specifiche
Specifiche principali
- Dimensioni della macchina *
- 1900 x 1690 x 2600 mm
- Peso totale (senza dielettrico)
- 2400 kg
- Corsa X, Y, Z
- 350 x 250 x 300 mm
- Distanza minima/massima tra il tavolo e il mandrino
- 150 - 450 mm
- Finitura superficiale min RA
- 0,05 μm
Pezzo ed elettrodo
- Dimensioni massime del pezzo *
- 760 x 460 x 275 mm
- Peso max. pezzo
- 500 kg
- Peso massimo dell'elettrodo
- 50 kg
- Livello del bagno (programmabile)
- 0 - 325 mm
- * Larghezza x profondità x altezza
FORM eCAM
FORM eCAM
Programma, utilizza ed esporta automaticamente i lavori di elettroerosione
Immagini
Dall’installazione alla produzione quotidiana, il servizio di assistenza clienti AGIE CHARMILLES garantisce il funzionamento delle vostre macchine grazie a ricambi originali, interventi di riparazione eseguiti da esperti, contratti di manutenzione e formazione degli operatori, il tutto tramite un unico referente.
