Introduzione
Precisione estrema
La serie AGIE CHARMILLES FORM X rappresenta l’espressione massima delle prestazioni dell’elettroerosione a tuffo per i produttori che operano ai massimi livelli di precisione nella lavorazione di pezzi di grandi dimensioni o nella produzione in serie. Progettata per garantire una precisione eccezionale in condizioni di produzione reali, consente ai produttori di superare i limiti in termini di qualità, complessità e ripetibilità, mantenendo al contempo la massima fiducia in ogni fase della produzione.
Punti salienti
Caratteristiche
Si basa su tecnologie dedicate alle applicazioni multicavità, su una ripartizione intelligente dell’usura e su algoritmi avanzati di gestione degli elettrodi.
Progettato per garantire la precisione riducendo al minimo le vibrazioni e gli effetti termici.
Le variazioni termiche vengono controllate su tutta la macchina per garantire la precisione e la stabilità del processo durante le operazioni di lavorazione prolungate.
Micro Spark Control consente un controllo preciso su ogni scintilla, permettendo di realizzare i dettagli più raffinati, geometrie più nitide e finiture superficiali eccezionali in totale sicurezza.
L'avanzato design dell'armadio raffreddato ad acqua protegge i componenti elettronici critici, riduce al minimo gli effetti termici e garantisce prestazioni affidabili dell'elettroerosione giorno dopo giorno.
Questo modulo opzionale consente un posizionamento affidabile dei pezzi rivestiti, garantendo maggiore flessibilità e precisione laddove la tradizionale sonda elettrica raggiunge i propri limiti.
Soluzioni di automazione
Le macchine per elettroerosione a tuffo e a filo AGIE CHARMILLES si integrano perfettamente con l'Automazione System 3R. Garantiscono funzionamento autonomo e produttività massima.

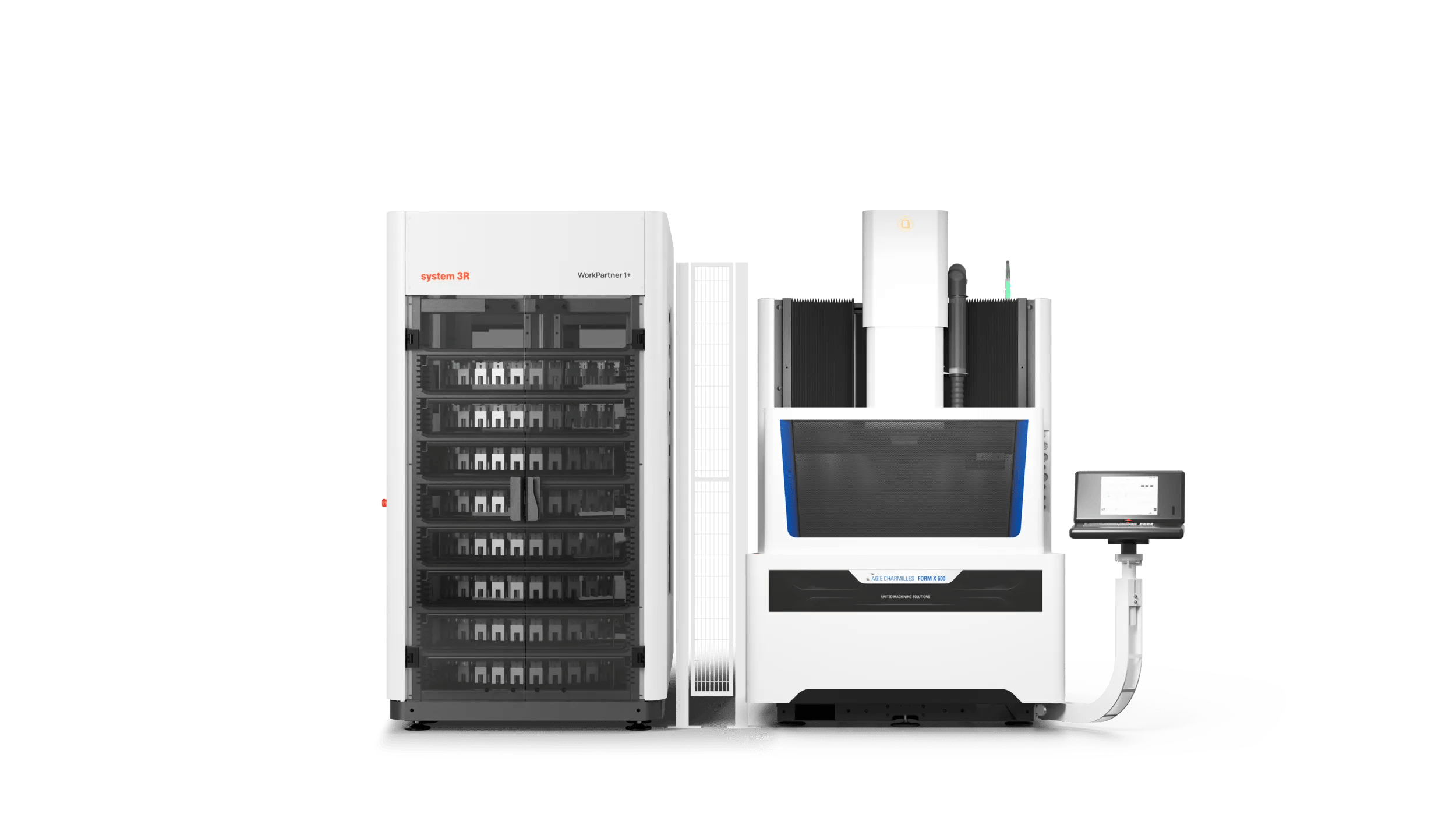

- I sistemi di movimentazione su pallet WorkPal 1 e WorkPartner 1+ automatizzano il cambio pallet e pezzi sulle macchine per elettroerosione a tuffo e a filo.
- I robot Transformer T3-100, T3-600 e Transformer 6-Axis offrono automazione scalabile. Passano dall'automazione di base alle celle di elettroerosione completamente robotizzate.
- L'automazione ibrida di System 3R combina la movimentazione su pallet e quella dei pezzi. Così ottiene cambi di pezzo completamente automatici.
- Produzione "Lights-Out": i robot mobili autonomi (AMR) garantiscono una produzione di elettroerosione completamente automatizzata 24 h.
Specifiche
Specifiche principali
- Dimensioni della macchina *
- 2460 x 1410 x 2600 mm
- Peso della macchina senza dielettrico
- 3837 kg
- Corsa X, Y, Z
- 400 x 300 x 350 mm
- Distanza min./max. tra il tavolo e il mandrino
- 170 - 520 mm
- Finitura superficiale ottimale RA
- 0,05 μm
- Capacità
- 490 l
Pezzo ed elettrodo
- Dimensioni massime del pezzo *
- 820 x 580 x 250 mm
- Peso max. pezzo
- 800 kg
- Peso massimo dell'elettrodo
- 50 kg
- Livello del bagno (programmabile)
- 0 - 290 mm
- * Larghezza x profondità x altezza
FORM eCAM
FORM eCAM
Programma, utilizza ed esporta automaticamente i lavori di elettroerosione
Immagini
Dall’installazione alla produzione quotidiana, il servizio di assistenza clienti AGIE CHARMILLES garantisce il funzionamento delle vostre macchine grazie a ricambi originali, interventi di riparazione eseguiti da esperti, contratti di manutenzione e formazione degli operatori, il tutto tramite un unico referente.
